H.E.L鋰電池的電氣濫用研究— BTC-130標準電池絕熱量熱儀的應用

前言

鋰離子電池電氣濫用研究是電池安全領域的一個重要課題，特別是在電動汽車和大規模儲能系統中。電氣濫用主要包括過充（Overcharge, OC）和過放（Overdischarge, OD），這些情況在實際應用中經常發生，對電池的安全性和壽命有顯著影響：

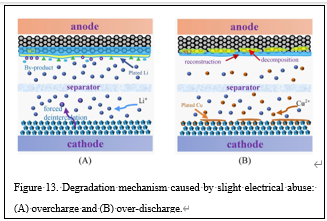

過充影響：過充會導致鋰離子在負極表面沉積，形成金屬鋰。這些金屬鋰具有較高的反應性，容易與電解液發生反應，釋放大量熱量，降低電池的熱穩定性。

過放影響：過放會導致銅集流體溶解，銅離子遷移到正極并沉積，形成銅枝晶。這些銅枝晶可能會穿透隔膜，引發內部短路，導致熱失控。

氣體生成：電濫用可能導致電池內部生成大量氣體，增加電池內部壓力，可能導致電池膨脹甚至破裂。

容量退化：輕微電濫用會逐漸降低電池的容量。過充和過放都會導致電池內部的活性材料損失，減少電池的可用容量。

內阻增加：電濫用會導致電池內部的電極結構變化，增加電池的內阻。內阻增加會降低電池的充放電效率，導致電池在高電流充放電時的電壓降增大。

電壓特性變化：電濫用會改變電池的電壓特性，導致電池在充放電過程中的電壓平臺發生變化。這會影響電池的充放電管理策略，降低電池的使用效率。

電濫用對鋰離子電池的影響是多方面的，涉及安全、性能、壽命和成本等多個方面。通過實驗和分析，可以深入理解電濫用對電池的影響機制，為電池的安全管理和設計提供重要的指導。

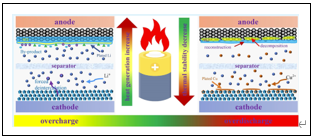

案例：揭示輕微電濫用對鋰離子電池?zé)岚踩匦缘挠绊?/p>

背景:鋰離子電池因其高能量密度和長使用壽命，在電動汽車領域得到了廣泛應用。然而，高能量密度的鋰離子電池?zé)岱€(wěn)定性較差，安全性能較弱。輕微電濫用，如過充（OC）和過放（OD），在實際應用中經常發生，對電池的安全性有顯著影響。文章通過實驗和分析，深入探討了輕微電濫用對電池?zé)崽匦缘挠绊?，包括熱量生成和熱失控特性，并揭示了?dǎo)致這些變化的內在機制。

研究方法：使用商用18650型鋰離子電池進行實驗，包括電濫用測試、容量增量（IC）測試、熱量生成測試、熱失控測試和特性分析測試。在絕熱條件下測量電池在充放電過程中的熱量生成。在絕熱條件下測試電池的熱失控特性，包括自加熱溫度（T1）、熱失控觸發溫度（T2）和最高溫度（T3）。使用掃描電子顯微鏡（SEM）、能量色散光譜（EDS）、X射線光電子能譜（XPS）和X射線衍射（XRD）等技術分析電池電極的形態、結構和成分變化。

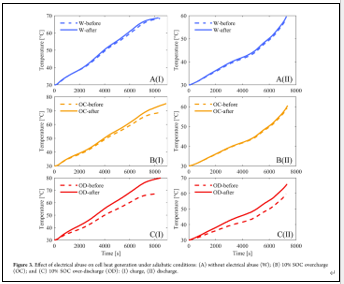

結論：輕微電濫用對鋰離子電池?zé)崽匦杂酗@著影響：顯著增加了電池在絕熱條件下的熱量生成，尤其是輕微過放對熱量生成的影響更大。在充電過程中，輕微過放導致的溫度升高比輕微過充高6.4℃；在放電過程中，輕微過放導致的溫度升高比輕微過充高5℃。

輕微電濫用降低了電池的熱穩定性：輕微電濫用降低了電池的自加熱溫度，表明電池?zé)岱€(wěn)定性下降。輕微過充導致自加熱溫度下降17℃，比輕微過放的影響更顯著。輕微電濫用對熱失控過程中的最高溫度影響不大，但顯著降低了最大放熱速率，尤其是輕微過放的影響更為明顯。

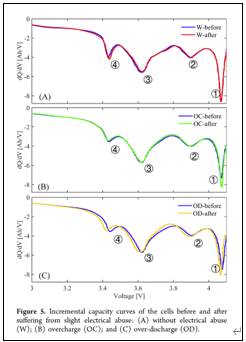

輕微電濫用導致電池內部退化：輕微過充導致IC曲線中峰值①的幅度增加，表明負極內部鋰含量增加，但對其他峰值的影響不大，說明輕微過充未損壞活性材料。輕微過放不僅導致峰值①的幅度增加，還導致峰值④的幅度略有下降，表明輕微過放導致活性材料輕微損失，并且IC曲線向低電壓方向移動，表明輕微過放導致導電性下降。

產品推薦：

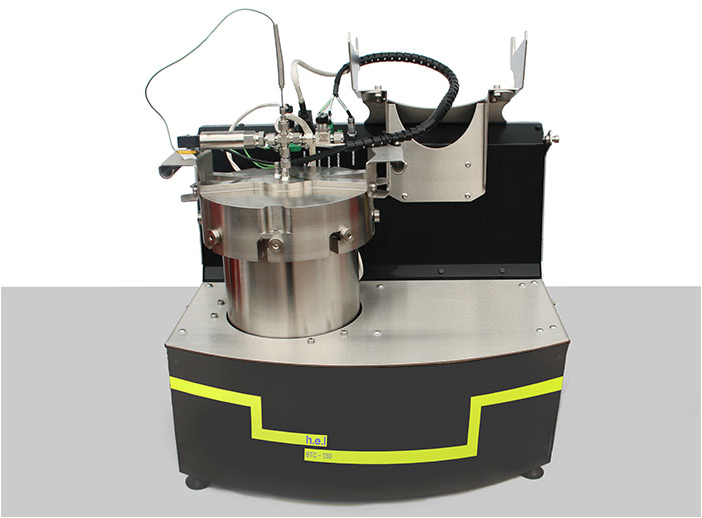

熱失控實驗：使用絕熱加速量熱儀（HEL BTC-130），H-W-S（Heat-Wait-Search）模式，初始溫度：35℃，初始校準時間：90分鐘，其他校準時間：20分鐘，溫度臺階：5℃，等待時間：15分鐘，搜索時間：5分鐘，最高跟蹤溫度：300℃。

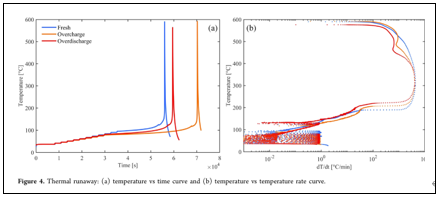

實驗結果：

自加熱溫度（T1）：新鮮電池的T1為95.8℃，輕微過放后的電池T1為82.1℃，輕微過充后的電池T1為78.8℃。

熱失控觸發溫度（T2）：新鮮電池的T2為163℃，輕微過放后的電池T2為166℃，輕微過充后的電池T2為161.1℃。

最高溫度（T3）：新鮮電池的T3為589.9℃，輕微過放后的電池T3為563.7℃，輕微過充后的電池T3為591.6℃。

最大放熱速率：新鮮電池的最大放熱速率為4332℃/min，輕微過放后的電池為4090℃/min，輕微過充后的電池為4103℃/min。

來源

Zhang, G., Wei, X.,Chen, S., Zhu, J., Han, G., & Dai, H. (2021). Revealing the Impact of

Slight Electrical Abuse on the Thermal Safety Characteristics for Lithium-Ion Batteries. ACS Applied Energy Materials, 4, 12858?12870.
