H.E.L鋰離子電池老化熱安全性能研究— BTC-130標準電池絕熱量熱儀的應用

編者薦語：

鋰電池老化熱安全性能研究是一個非常重要且復雜的課題，涉及到材料科學、電化學、熱力學、安全工程等多個領域。本文分享了BTC-130 標準電池量熱儀的應用案例：鋰離子電池高溫非線性老化過程中的熱安全性演變。

以下文章來源于HEL Group ，作者H.E.L Group

前言

鋰電池老化熱安全性能研究是一個非常重要且復雜的課題，涉及到材料科學、電化學、熱力學、安全工程等多個領域。鋰電池因其高能量密度、長循環壽命和相對較低的自放電率，被廣泛應用于消費電子、電動汽車和儲能系統等領域。然而，隨著使用時間的增加，鋰電池會逐漸老化，其性能會下降，熱安全性能也會隨之改變。老化可能導致電池內部結構退化、化學反應失衡、內阻增加等問題，從而增加熱失控的風險。

通過研究老化熱安全性能，可以提前預測電池的安全風險，采取相應的措施，如更換老化電池、優化電池管理系統等，提高電池系統的安全性。盡管已經取得了一些研究成果，但鋰電池老化熱安全性能的研究仍面臨許多挑戰，未來的研究方向可能包括：

多尺度研究：從微觀（材料結構）到宏觀（電池系統）的多尺度研究，全面理解老化和熱安全性能的變化規律。

智能化監測與預警：開發基于大數據和人工智能的電池健康管理系統，實時監測電池的老化狀態和熱安全性能，提前預警熱失控風險。

新型材料與技術：開發高性能、高安全性、長壽命的電池材料和電池技術，從根本上解決鋰電池老化和熱安全問題。

案例：鋰離子電池高溫非線性老化過程中的熱安全性演變

背景:隨著環境污染和能源短缺問題的加劇，全球正從傳統能源結構向清潔和可持續能源轉型。在此背景下，電動汽車（EVs）作為交通運輸領域的重要發展方向，其動力電池技術經歷了數十年的迭代發展。鋰離子電池因其高能量密度和長循環壽命而被廣泛應用于電動汽車。然而，隨著能量密度的不斷提高，鋰離子電池的熱穩定性顯著下降，導致安全事故發生頻率增加。統計分析表明，大多數鋰離子電池安全事故發生在電動汽車運行過程中，盡管電池在出廠前經過了嚴格的機械、電氣和環境測試，但在實際應用中，電池內部的老化仍會影響其安全性能。

研究方法：深入研究高比能鋰離子電池在高溫非線性老化過程中的熱安全性能演變及其退化機制：

• 分析鋰離子電池在高溫老化過程中的電化學性能變化，特別是電池阻抗和容量衰減的特征。


• 探討高溫老化對鋰離子電池?zé)岚踩阅艿挠绊懀攸c(diǎn)關注熱失控特征的變化（如自發熱初始溫度、熱失控觸發溫度等）。

• 通過多角度表征（如SEM、XPS、XRD等）揭示電池內部的微觀結構和成分變化，明確鋰鍍層和電解液還原等副反應對電池性能的影響。

• 提供優化電池設計和安全管理系統的重要依據，以降低鋰離子電池在高溫條件下的安全風險。

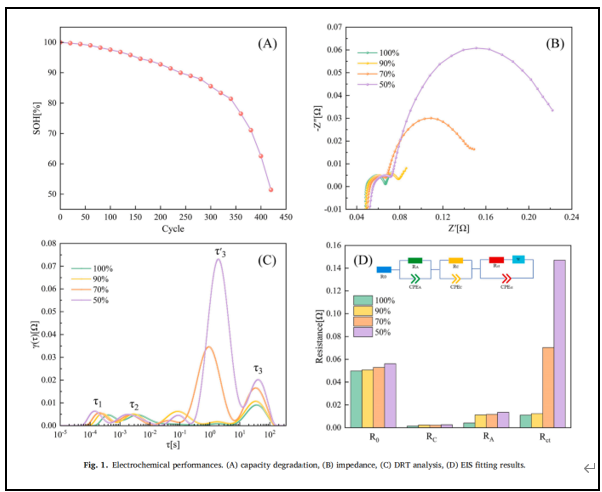

實驗結果：電化學性能：

• 隨著循環次數增加，電池容量（SOH）呈非線性衰減，衰減速率在SOH降至90%后加速。

• 電池阻抗隨老化顯著增加，尤其是電荷轉移阻抗（Rct），50% SOH時Rct增加了12倍以上。

• 分布松弛時間（DRT）分析顯示，老化導致電荷轉移過程從固-液兩相轉變?yōu)楣?液-氣三相系統，增加了鋰離子傳輸阻力。

熱安全特性：

• 熱失控測試表明，老化電池的自發熱初始溫度（T1）和熱失控觸發溫度（T2）顯著降低，最大溫度（T3）和最大溫升速率（Max dT/dt）也顯著下降。

• 鋰金屬在負極表面沉積和與電解液反應生成的氣體是導致熱穩定下降的主要原因。

• 高溫老化導致正極結構不穩定，過渡金屬溶解和還原氣體攻擊正極晶體，降低了熱失控觸發溫度。

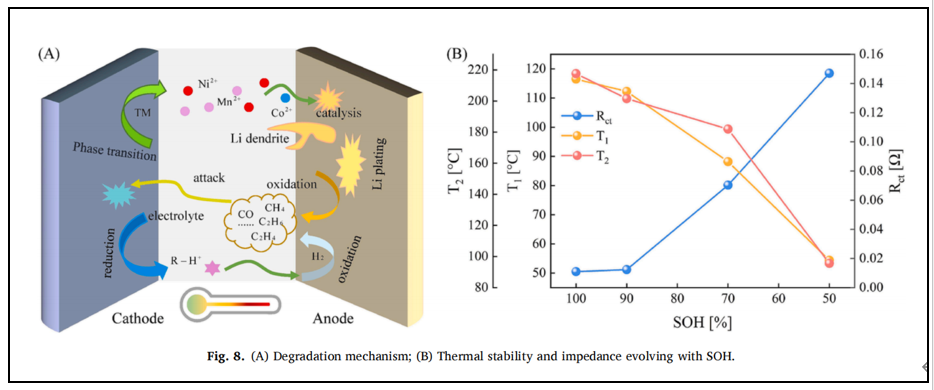

電池老化機制：

• 鋰金屬在負極表面沉積（鋰鍍層）和電解液還原（R-H?還原）是主要的老化機制。

• 鋰鍍層導致負極表面生成大量副反應產物，增加了界面阻抗。

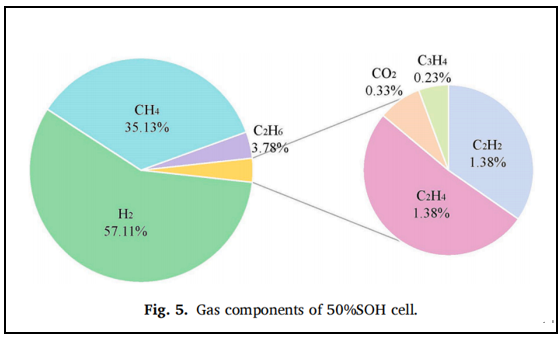

• 高溫下電解液還原生成的氣體（如H?、CH?等）改變了正負極之間的距離，導致電流密度分布不均，進一步加劇了鋰鍍層現象。

• 老化過程中電解液消耗和氣體生成阻礙了鋰離子的傳輸，顯著增加了電荷轉移阻抗。

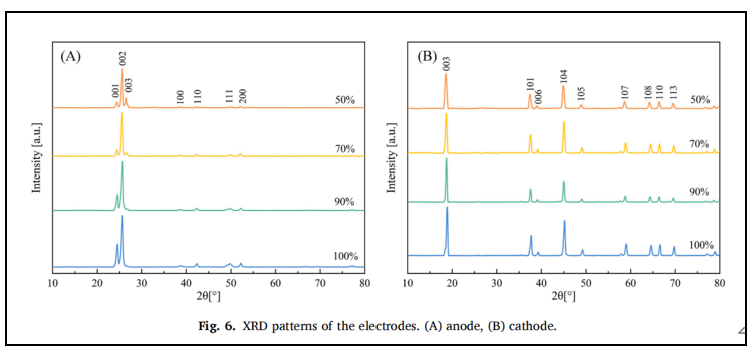

電池結構和成分變化：

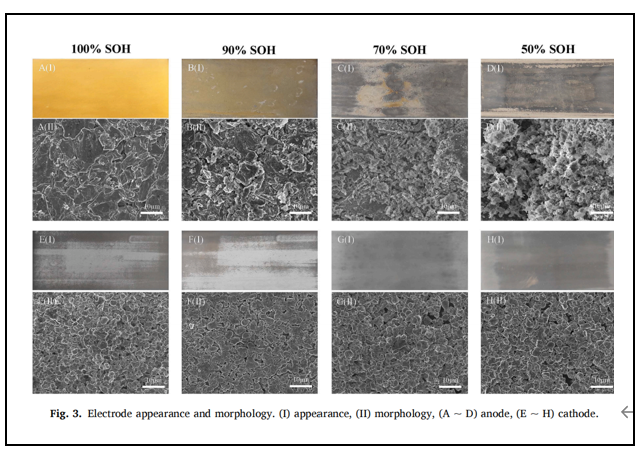

• 負極石墨結構在老化過程中逐漸退化，鋰嵌入能力下降，石墨顆粒逐漸粉化。

• 正極晶體結構在老化過程中保持層狀結構，但晶格常數增加，表明過渡金屬溶解導致結構穩定性下降。

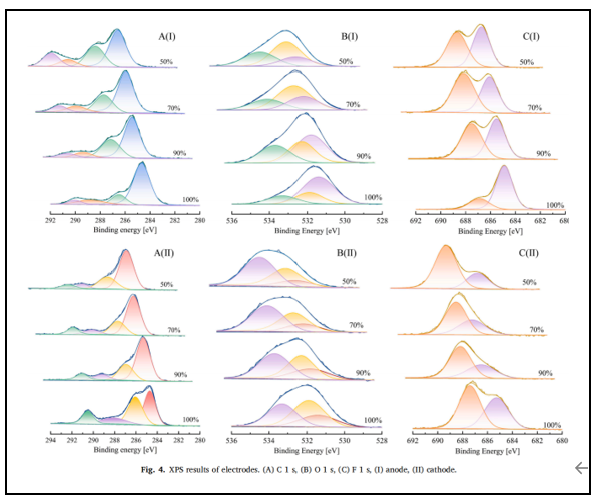

• XPS分析顯示，老化過程中負極表面生成了更多含有C-O的有機副產物和Li?CO?，正極表面的Li?CO?含量減少。

熱穩定性變化：

• DSC測試表明，老化導致負極和正極的熱穩定性下降，反應溫度降低，放熱量減少。

• 老化電池在熱失控過程中，還原氣體攻擊正極結構，導致氧氣在較低溫度下釋放，進一步加劇了熱失控。

結論：

• 鋰離子電池在高溫老化過程中，電化學性能和熱安全性能均顯著下降。

• 鋰鍍層和電解液還原是導致電池性能快速退化的主因，增加了電池阻抗并降低了熱穩定性。

• 老化過程中活性鋰和活性材料的損失降低了熱失控的危害性。

• 研究結果為鋰離子電池的安全設計和管理提供了重要參考。

產品推薦：

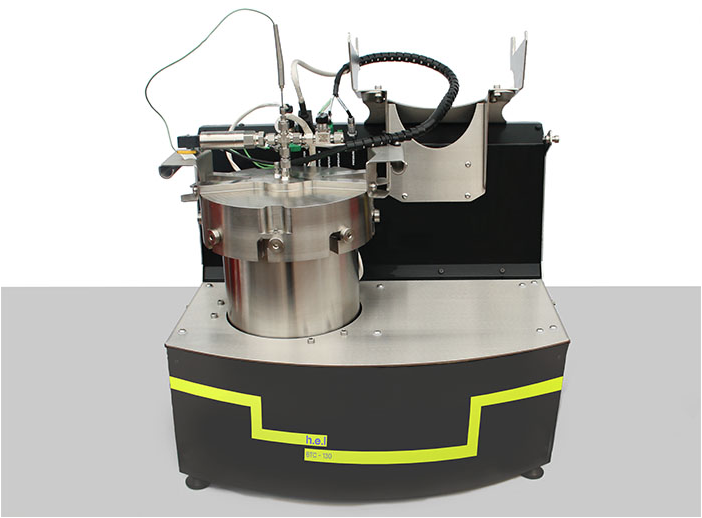

熱失控實驗：使用HEL BTC-130標準電池絕熱加速量熱儀進行絕熱條件下的熱失控測試：

• 使用的電池為3.9 Ah的軟包鋰離子電池，正極材料為L(zhǎng)i[Ni0.6Mn0.3Co0.1]O2，負極為石墨。

• 在60℃下進行0.5C恒流-恒壓（CC-CV）循環老化測試，每20個循環在25℃下校準容量。

• 初始溫度：35℃，溫度增量：5℃，首次校準時間：90分鐘，其他校準時：20分鐘，調整時間：20分鐘，放熱檢測限：0.02℃/min，搜索：10分鐘

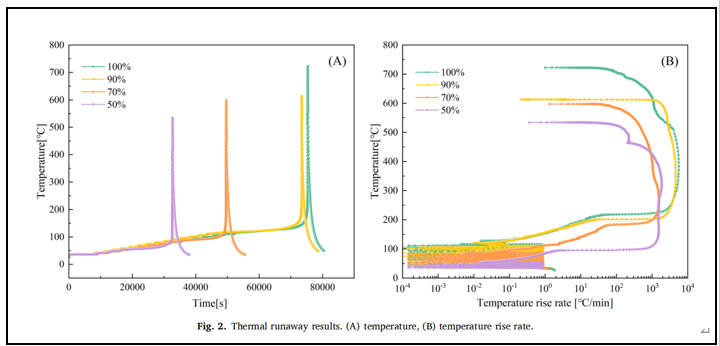

實驗結果：

• T1和T2的變化：隨著電池老化程度的增加，T1和T2顯著降低，表明電池的熱穩定性下降。例如，50% SOH時，T1從初始的116.5℃降至54.4℃，T2從217.6℃降至95.6℃。

• 最大溫度和溫升速率的變化：老化電池的T3和Max dT/dt也顯著降低，表明熱失控的危害性下降。例如，50% SOH時，T3從722.1℃降至533.9℃，Max dT/dt從5618.251℃/min降至1867.875℃/min。

• 熱失控持續時間：老化電池的熱失控持續時間顯著縮短，進一步表明其熱穩定性下降。

來源

Zhang, G., Shen, W., & Wei, X. (2024). Lithium-ion battery thermal safety evolution during high-temperature nonlinear aging. Fuel, 362, 130845.
