如何在四極桿GC/MS上創建適用于NIST檢索的精確質量譜庫
MassWorks的質譜校準技術已經被證實能夠?qū)λ臉O桿GC/MS系統中的分子離子或碎片離子實現精確質量數與元素組成測定。這一通常僅在高分辨率質譜儀上才具備的能力，現可與NIST譜庫檢索相結合，以提高化合物鑒定的置信度。
本文我們將介紹通過MassWorks校準技術在低分辨質譜上創建“GC/MS精確質量譜庫”的新方法。不同于當前NIST譜庫僅對分子離子和碎片離子采用整數質量精度的方式，這種新的譜庫方法將擴大對無分子離子的化合物的應用范圍，還將通過添加所有碎片離子的精確質量，增強對包含分子離子譜圖的譜庫檢索性能，以獲得更加準確的結果。
精確質量數據采集方法
圖1顯示了以安捷倫GC/MS為例的數據采集的設置方式，將GC/MS的采集方式選為輪廓（Profile）掃描模式，采樣閾值Threshold設置為0，然后采集樣品和PFTBA的數據。
在MassWorks軟件中打開PFTBA數據用于GC/MS精確質量數校正，然后將其應用于樣品譜圖，獲取GC/MS精確質量譜圖。

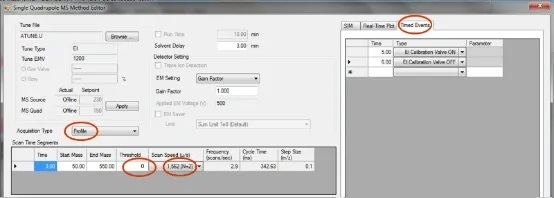

圖1 安捷倫GC/MS數據采集的設置方式
創建“GC/MS精確質量譜庫”
創建精確質量GC/MS譜庫的包括三個主要步驟：①從MassWorks導出精確質量譜圖至NIST MS Search、②對導出的譜圖進行編輯，③保存精確質量譜圖至譜庫。
1. 從MassWorks導出精確質量譜圖
從MassWorks向NIST MS Search導出精確質量譜圖的操作很簡單。只需在MassWorks的質譜譜圖窗口中單擊右鍵，在彈出菜單（見圖2）中選擇“Library Search”，這時將執行常規的NIST譜庫檢索，精確質量譜圖將從MassWorks導出至NIST MS Search，如圖3所示，頂部的譜圖是從MassWorks導入的精確質量譜圖，下方的譜圖則為NIST庫中原有的整數質量譜圖。在圖3的左下方候選化合物列表窗口中選中正確的化合物，接著繼續下一步譜圖編輯操作。

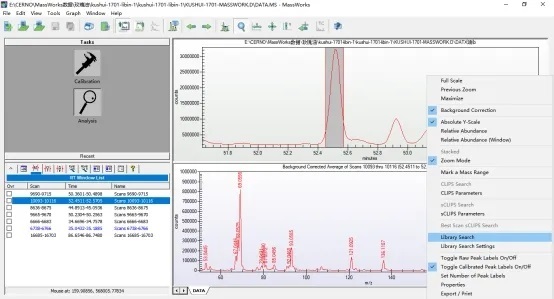

圖2 從MassWorks軟件導出精確質量譜圖至NIST MS Search

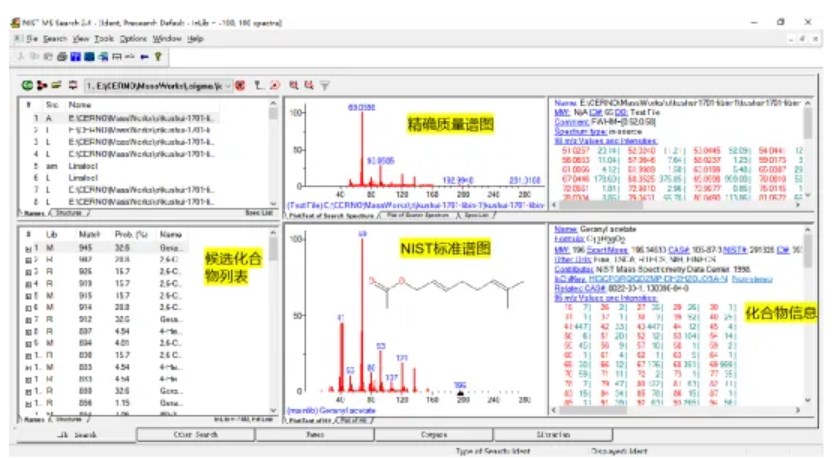

圖3 NIST MS search中選中正確的化合物
2. 編輯“精確質量譜圖”
1） 復制NIST譜庫目標化合物的所有質譜圖信息——將圖3右下方“化合物信息”面板中復制并粘貼至一個txt格式的記事文本中，如圖4所示。

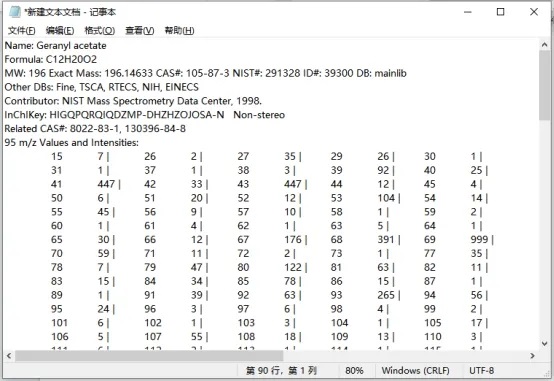

圖4 粘貼化合物信息至txt文本
2） 點擊“Librarian”和“Names”標簽，打開“Spectrum Information”窗口。選中列表頂部的化合物譜圖，然后點擊“ed”工具欄按鈕（見圖5），使Spectrum Information窗口出現（見圖6）。

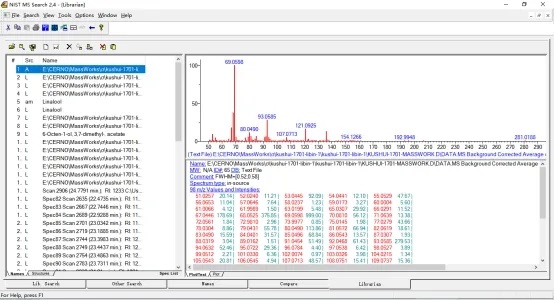

圖5 Librarian界面中選中精確質量譜圖
3）從txt記事本中選擇性地復制信息并粘貼到“Spectrum Information”窗口，采用以下方式更新各字段內容：
?、僬迟N化合物的“名稱”。
② 粘貼“CAS號”。
?、?輸入分子式和分子量。
④ 結構式可由化合物的CAS號自動獲取，或者直接粘貼結構圖
?、?在“other name”中粘貼化合物的其它名稱。
?、拊凇癈omments”中編寫定制消息。
?、唿c擊“Replace”（見圖6），更新該化合物譜圖的所有信息。
經過編輯后，精確質量譜圖現在擁有包括名稱、分子式、結構等在內的完整記錄，并在譜列表窗口頂部以更新后的名稱顯示。

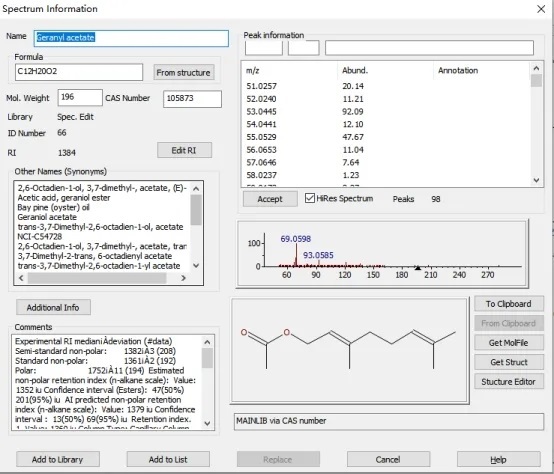

圖6 為精確質量譜圖添加化合物信息
3. 保存“精確質量譜圖”至目標譜庫
在保存精確質量譜圖前，需要事先新建一個譜庫，如圖7所示，點擊“Create Library”按鈕，為將要創建的譜庫命名，例如“AM_nist”。

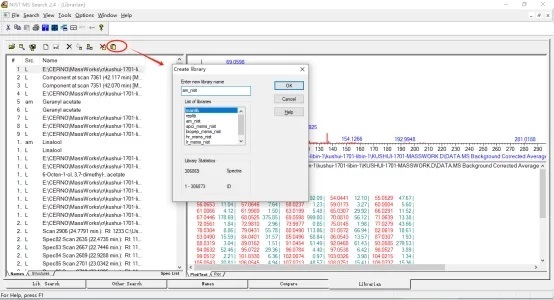

圖7 新建精確質量譜庫
在圖6中，點擊“Add to library”按鈕，從彈出窗口（見圖8）中選擇已創建的庫，例如“AM_nist”，點擊“OK”完成。

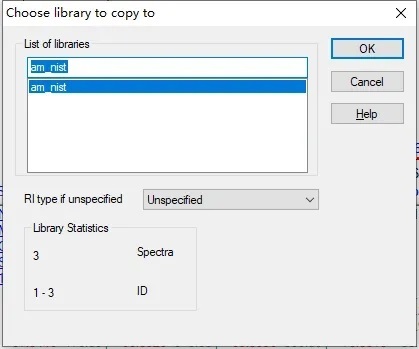

圖8 選擇譜庫，將精確質量譜圖添加至新的譜庫
成功創建精確質量譜庫后，即可在MassWorks中對高質量精度的GC/MS譜圖進行化合物的精確檢索。在開始檢索之前，需要通過“Library Search Options”將已創建的精確質量庫納入搜索范圍。在NIST MS Search的“Option”主菜單項中，選擇“Library Search Options”，點擊“Libraries”標簽，選擇“am_nist”，然后點擊“ Add”添加精確質量譜庫至檢索目標庫（見圖9）。

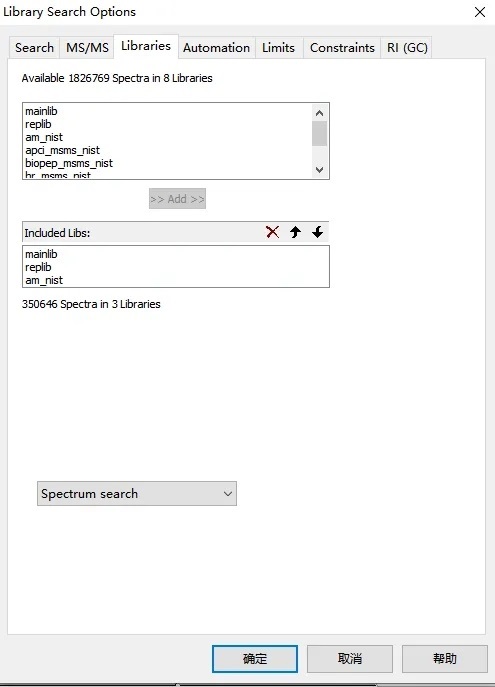

圖9 選擇精確質量譜庫用于檢索
精確質量譜庫檢索
執行精確質量NIST庫檢索的操作與常規NIST庫檢索相同，如圖2所示，在測試譜圖中啟動NIST檢索，該譜圖的檢索結果如圖10所示。

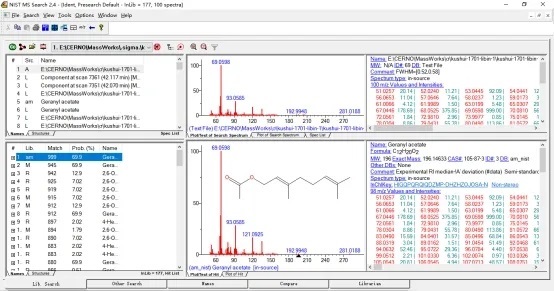

圖10 精確質量譜庫檢索結果
盡管該化合物在整數質量譜庫和精確質量譜庫中均有發現，但使用精確質量譜庫時，所有離子的精確質量匹配更接近實際測量值，精確質量譜庫為檢索提供了更好的質量準確性匹配，因此檢索的匹配度比整數質量譜庫更高，從而提高了鑒定結果的可靠性。
基于MassWorks校準技術創建的精確質量譜庫，可以顯著增強GC/MS系統的鑒定能力，無論是對存在明顯分子離子的化合物，或是對于那些不具備分子離子或存在同分異構體混淆情況的化合物。結合NIST譜庫檢索，這種精確質量譜庫方法有助于研究人員準確、高效地鑒定復雜樣品中的化合物，無論是在環境監測、風味分析、食品安全檢測還是藥物代謝研究等領域，都有廣泛的應用潛力。
關于MassWorks 軟件
MassWorks軟件是由 Cerno Bioscience 公司開發的一款革命性的MS數據定性分析軟件，能幫助我們在低分辨率的四極桿GC/MS、LC/MS直接測定化合物的精確質量，并通過獨有的譜圖準確度概念確定出準確的分子式。MassWorks軟件同樣適用于高分率質譜（TOF、Orbitrap）的定性分析。
